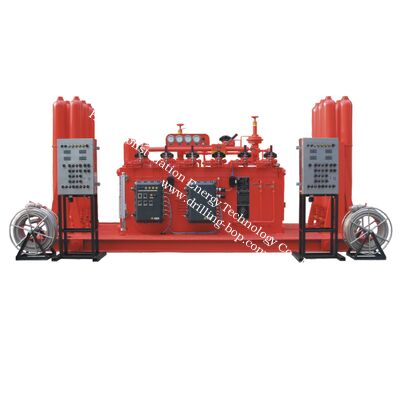

FKDQ720-6 Модель системы управления поверхностным BOP с электропневматическим дистанционным управлением

Система управления BOP является критически важным оборудованием для предотвращения неконтролируемых взрывов во время бурения нефти и газа (или работ по переработке).Его основные функции включают производство и хранение масла под высоким давлением, контролируя направление потока масла, чтобы заставить BOP быстро открываться / закрываться и автоматически поддерживать установленный диапазон давления.

Тип дистанционного управления: включает в себя пневматическое управление, электропневматическое управление, электрогидравлическое управление, беспроводное электропневматическое управление и т.д. Местное ручное управление, если дистанционное управление не оборудовано.

Ключевые параметры: охватывает номинальный общий объем аккумуляторов и количество контролируемых объектов (BOP и гидравлические клапаны).

Идентификатор дизайна: специальные буквы отличают различные серийные номера дизайна, используемые для дифференциации итераций продукта или индивидуальных версий.

Пример: FKDQ800-7

1. FK: Система контроля BOP на поверхности
2. DQ: тип дистанционного управления (Q = пневматическое управление; DQ = электропневматическое управление; DY = электрогидравлическое управление; WDQ = беспроводное электропневматическое управление; blank = отсутствие дистанционного управления,локальное ручное управление)
3. 800: Номинальный общий объем аккумуляторов (L), диапазон: 40~1920 L
4. 7: Количество контролируемых объектов (например, 2 контролируемых объекта или 5 контролируемых объектов)

Главный блок управления: ключевой гидравлический блок, ответственный за производство, хранение масла под давлением и управление направлением потока масла.Он поддерживает автоматическое начало/остановку для компенсации давления для удовлетворения требований аварийного отключения..

Контрольная панель бурильщика: устанавливается на полку бурильщика рядом с бурильщиком для быстрой работы. поддерживает несколько режимов управления (пневматический, электропневматический и т.д.),предоставляет обратную связь о состоянии BOP в режиме реального времени, и уменьшить время задержки контроля.

кабели дистанционного управления: классифицируются как пневматические и электрические кабели управления, отвечающие за передачу сигналов давления, сигналов управления,и сигналы питания для обеспечения связи между главным блоком управления и панелью управления бурильщика.

Соединительные фитинги (необязательно): включают металлические трубы и шланги высокого давления для доставки масла под давлением в баллоны BOP и обеспечения обратного потока.в то время как высоко давление шланги позволяют легко установить.

Нагрузка и хранение энергии: двойные насосные установки (электрический насос + пневматический насос) заряжают аккумуляторы.Насосы автоматически останавливаются, когда давление достигает верхнего предела и возобновляют работу, чтобы компенсировать давление, когда оно падает до нижнего предела.

Регулирование давления: высокое давление от аккумуляторов регулируется на давление, совместимое с BOP, с помощью регуляторов давления и других компонентов.подразделяется на кольцевое регулирующее давление и регулирующее давление коллектора.

Режимы управления: поддерживает ручное управление через главный блок управления и дистанционное управление (пневматическое, электрическое, беспроводное и т. д.) через панель управления бурильщика.Переключатель вращающего клапана контролирует направление потока масла давления для достижения открытия / закрытия BOP.

Требования к установке: должны быть использованы профессионалами; размещение оборудования должно соответствовать правилам безопасного расстояния; гидравлические трубы, кабели,и другие соединения должны быть выровнены в соответствии с маркировками; параметры питания и источника воздуха должны соответствовать спецификациям оборудования.

Операция ввода в эксплуатацию: включает в себя выведение воздуха из трубопровода, зарядку давления аккумулятора, автоматическое управление насосом и регулирование давления для обеспечения нормальной связи всех компонентов и надежной герметичности.

Регулярное обслуживание: циклы обслуживания устанавливаются по рабочим сменам, еженедельно, ежемесячно и ежегодно.По мере необходимости необходимо незамедлительно заменить уплотнители и масло..

Приспособимость к окружающей среде: обычно подходит для температур от -13°C до 50°C. Для экстремальных температур требуются теплоизоляционные, охлаждающие или нагревательные устройства;Пневматические шланги нуждаются в особой защите в условиях низкой температуры.

Конструкция безопасности: панель управления бурильщика требует двухручной работы для предотвращения случайного срабатывания, оснащена аварийными устройствами, такими как аудиовизуальные сигнализации и резервные источники давления.Оборудование морской платформы должно соответствовать требованиям влажности и коррозионной стойкости..
