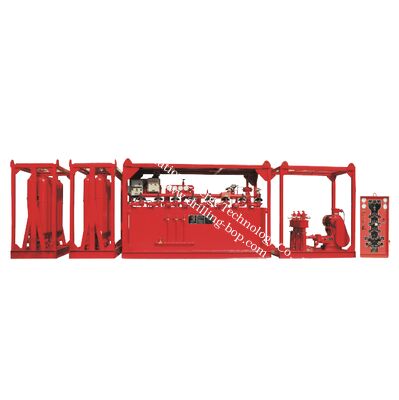

Пневматическая система управления BOP Удаленное управление 800L Аккумулятор объем управления BOP скважины

Система управления ПВО является критически важным оборудованием для предотвращения неконтролируемых выбросов при бурении (или операциях по капитальному ремонту скважин) нефти и газа. Ее основные функции включают в себя генерацию и хранение масла высокого давления, управление направлением потока масла для быстрого открытия/закрытия ПВО и автоматическое поддержание заданного диапазона давления.

Тип дистанционного управления: включает пневматическое управление, электропневматическое управление, электрогидравлическое управление, беспроводное электропневматическое управление и т. д. Местное ручное управление, если дистанционное управление не предусмотрено.

Ключевые параметры: охватывает номинальный общий объем аккумуляторов и количество управляемых объектов (ПВО и гидравлические клапаны).

Идентификатор дизайна: определенные буквы различают разные серийные номера дизайна, используемые для различения итераций продукта или пользовательских версий.

Пример: FKDQ800-7

• FK: Наземная система управления ПВО
• DQ: Тип дистанционного управления (Q = пневматическое управление; DQ = электропневматическое управление; DY = электрогидравлическое управление; WDQ = беспроводное электропневматическое управление; пробел = без дистанционного управления, местное ручное управление)
• 800: Номинальный общий объем аккумуляторов (л), диапазон: 40~1920 л
• 7: Количество управляемых объектов (например, 2 управляемых объекта или 5 управляемых объектов)

Главный блок управления: ключевой гидравлический блок, отвечающий за генерацию, хранение масла под давлением и управление направлением потока масла. Оснащен насосными агрегатами, аккумуляторными батареями и различными клапанами, поддерживает автоматический запуск/останов для компенсации давления для соответствия требованиям аварийного отключения.

Панель управления бурильщика: устанавливается на буровой площадке рядом с бурильщиком для быстрого управления. Поддерживает несколько режимов управления (пневматический, электропневматический и т. д.), обеспечивает обратную связь о состоянии ПВО в реальном времени и уменьшает время задержки управления.

Кабели/шланги дистанционного управления: классифицируются на пневматические шланги и электрические кабели управления, отвечающие за передачу сигналов давления, управляющих сигналов и сигналов питания для обеспечения связи между главным блоком управления и панелью управления бурильщика.

Соединительные фитинги (опционально): включают металлические трубы и шланги высокого давления для подачи масла под давлением к цилиндрам ПВО и обеспечения обратного потока. Металлические трубы обеспечивают высокую безопасность, а шланги высокого давления позволяют легко выполнять установку.

Нагнетание давления и накопление энергии: двойные насосные агрегаты (электрический насос + пневматический насос) заряжают аккумуляторы. Насосы автоматически останавливаются, когда давление достигает верхнего предела, и перезапускаются для компенсации давления, когда оно падает до нижнего предела.

Регулирование давления: высокое давление от аккумуляторов регулируется до давления, совместимого с ПВО, с помощью регуляторов давления и других компонентов, разделенных на давление управления кольцевым пространством и давление управления коллектором.

Режимы управления: поддерживает ручное управление через главный блок управления и дистанционное управление (пневматическое, электрическое, беспроводное и т. д.) через панель управления бурильщика. Переключение поворотного клапана управляет направлением потока масла под давлением для достижения открытия/закрытия ПВО.

Требования к установке: должны выполняться профессионалами. Размещение оборудования должно соответствовать правилам техники безопасности; гидравлические трубы, кабели и другие соединения должны быть выровнены в соответствии с маркировкой; параметры электропитания и источника воздуха должны соответствовать спецификациям оборудования.

Ввод в эксплуатацию: включает в себя удаление воздуха из трубопровода, нагнетание давления в аккумуляторы, автоматическое управление насосом и регулирование давления для обеспечения нормальной связи всех компонентов и надежной герметизации.

Плановое техническое обслуживание: циклы технического обслуживания устанавливаются по рабочей смене, еженедельно, ежемесячно и ежегодно. Основные пункты осмотра включают значения давления, условия герметизации, чистоту масла и давление азота. Уплотнения и масло следует заменять своевременно по мере необходимости.

Экологическая адаптивность: обычно подходит для температур от -13°C до 50°C. Для экстремальных температур требуются теплоизоляция, охлаждение или нагревательные устройства; пневматические шланги нуждаются в специальной защите в условиях низких температур.

Конструкция безопасности: панель управления бурильщика требует управления двумя руками для предотвращения случайного срабатывания, оснащена аварийными устройствами, такими как звуковые и визуальные сигналы тревоги, и резервными источниками давления. Оборудование морских платформ должно соответствовать требованиям влагостойкости и коррозионной стойкости.
