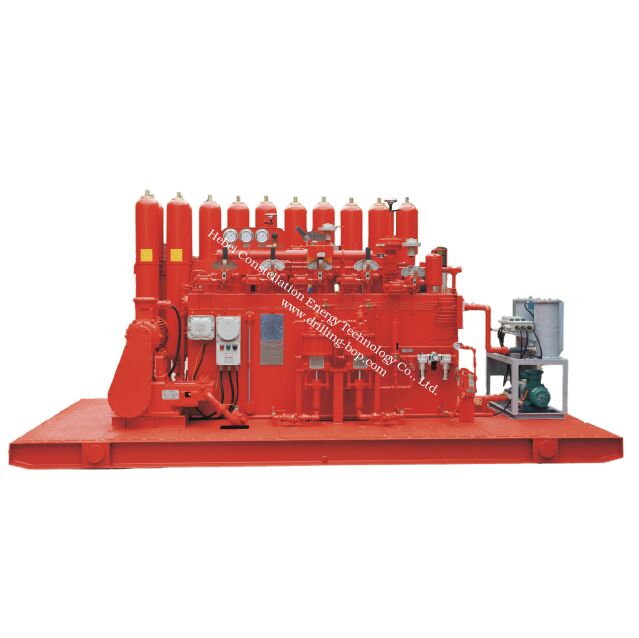

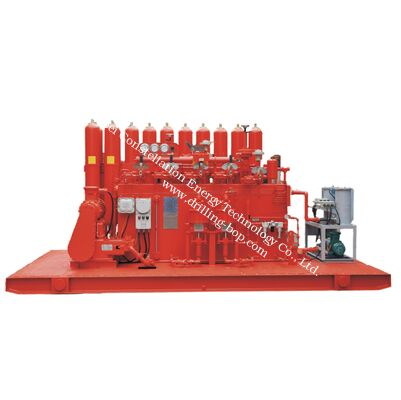

Система управления объемом аккумулятора 800L BOP с электропневматическим дистанционным управлением

Система управления ПВО является критически важным оборудованием для предотвращения неконтролируемых выбросов при бурении нефтяных и газовых скважин (или операциях по капитальному ремонту). Ее основные функции включают в себя генерацию и хранение масла высокого давления, управление направлением потока масла для быстрого открытия/закрытия ПВО и автоматическое поддержание заданного диапазона давления.

Тип дистанционного управления: Включает пневматическое управление, электропневматическое управление, электрогидравлическое управление, беспроводное электропневматическое управление и т. д. Местное ручное управление, если дистанционное управление не предусмотрено.

Основные параметры: Охватывает номинальный общий объем аккумуляторов и количество управляемых объектов (ПВО и гидравлические клапаны).

Идентификатор конструкции: Конкретные буквы различают разные серийные номера конструкции, используемые для различения итераций продукта или пользовательских версий.

Пример: FKDQ800-7

• (1) FK: Наземная система управления ПВО
• (2) DQ: Тип дистанционного управления (Q = пневматическое управление; DQ = электропневматическое управление; DY = электрогидравлическое управление; WDQ = беспроводное электропневматическое управление; пробел = без дистанционного управления, местное ручное управление)
• (3) 800: Номинальный общий объем аккумуляторов (л), диапазон: 40~1920 л
• (4) 7: Количество управляемых объектов (например, 2 управляемых объекта или 5 управляемых объектов)

Главный блок управления: Основной гидравлический блок, отвечающий за генерацию, хранение масла под давлением и управление направлением потока масла. Оснащен насосными агрегатами, аккумуляторными батареями и различными клапанами, поддерживает автоматический запуск/остановку для компенсации давления для соответствия требованиям аварийного отключения.

Панель управления бурильщика: Устанавливается на буровой площадке рядом с бурильщиком для быстрого управления. Поддерживает несколько режимов управления (пневматический, электропневматический и т. д.), обеспечивает обратную связь о состоянии ПВО в реальном времени и уменьшает время задержки управления.

Кабели/шланги дистанционного управления: Классифицируются на пневматические шланги и электрические кабели управления, отвечающие за передачу сигналов давления, управляющих сигналов и сигналов питания для обеспечения связи между главным блоком управления и панелью управления бурильщика.

Соединительные фитинги (опционально): Включают металлические трубы и шланги высокого давления для подачи масла под давлением в цилиндры ПВО и обеспечения обратного потока. Металлические трубы обеспечивают высокую безопасность, а шланги высокого давления позволяют легко выполнять установку.

Нагнетание давления и накопление энергии: Двойные насосные агрегаты (электрический насос + пневматический насос) заряжают аккумуляторы. Насосы автоматически останавливаются, когда давление достигает верхнего предела, и перезапускаются для компенсации давления, когда оно падает до нижнего предела.

Регулирование давления: Высокое давление от аккумуляторов регулируется до давления, совместимого с ПВО, с помощью регуляторов давления и других компонентов, разделенных на давление управления кольцевым пространством и давление управления коллектором.

Режимы управления: Поддерживает ручное управление через главный блок управления и дистанционное управление (пневматическое, электрическое, беспроводное и т. д.) через панель управления бурильщика. Поворотный клапан переключения управляет направлением потока масла под давлением для достижения открытия/закрытия ПВО.

Требования к установке: Должны выполняться профессионалами. Размещение оборудования должно соответствовать правилам техники безопасности; гидравлические трубы, кабели и другие соединения должны быть выровнены в соответствии с маркировкой; параметры электропитания и источника воздуха должны соответствовать спецификациям оборудования.

Ввод в эксплуатацию: Включает в себя удаление воздуха из трубопровода, нагнетание давления в аккумуляторы, автоматическое управление насосом и регулирование давления для обеспечения нормальной связи всех компонентов и надежной герметизации.

Плановое техническое обслуживание: Циклы технического обслуживания устанавливаются по рабочей смене, еженедельно, ежемесячно и ежегодно. Основные пункты осмотра включают значения давления, условия герметизации, чистоту масла и давление азота. Уплотнения и масло следует заменять незамедлительно по мере необходимости.

Экологическая адаптируемость: Обычно подходит для температур от -13°C до 50°C. Для экстремальных температур требуются теплоизоляция, охлаждение или нагревательные устройства; пневматические шланги нуждаются в специальной защите в условиях низких температур.

Конструкция безопасности: Панель управления бурильщика требует управления двумя руками для предотвращения случайного срабатывания, оснащена аварийными устройствами, такими как звуковые и визуальные сигналы тревоги, а также резервными источниками давления. Оборудование морских платформ должно соответствовать требованиям влагостойкости и коррозионной стойкости.
